Stroj za namotavanje toroida

Vaš profesionalni dobavljač strojeva za namotavanje toroida

Hangzhou se pridruži Inteligenty Technology Co., Ltd.A Profesionalni zavojni namotavanje i stroj za namotavanje motora i proizvođač automatske opreme u Kini. Naši namotani strojevi i automatska oprema naširoko se koriste u industriji auto dijelova, kućnih uređaja, industrijskog servo motora, motora ventilatora, sve vrste industrije motora i elektroničkih komponenti bez četkica.

Automatski stroj za namotavanje toroida

Automatsko unošenje toroida pomoću vibracijske ladice i linije remena. Automatsko opterećenje/istovar robota.. Automatska terminalna žica za sprečavanje debele žice povrijedilo je toroid, automatsko

Dodaj na upit

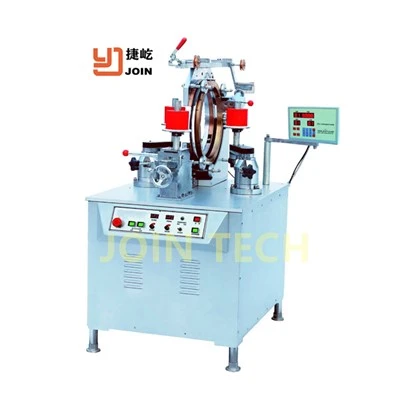

Stroj za navijanje magnetskog prstena

Velika veličina toroidna namotaja. Za razne vrste velikog toroidnog prstena

Dodaj na upit
Stroj za vijuganje na jezgri toroida

TOROID STROJ RAZNOG TIPA. Za razne vrste velike veličine žice toroidne jezgre, poput toroidnih transformatora.

Dodaj na upit
Toroidni namotani stroj

Toroidni navijač klizača. Obično za male toroidne jezgre namota, poput toroidnog induktora. SMD-zavojnice, male zavojnice, mali filtri i transformatori.

Dodaj na upit

Kategorija proizvoda

Najnoviji proizvodi

Obratite nam se

Tel: +8613758165819
E -pošta: jointech@joinwinding.com
Dodaj: 4f - 5f, Zgrada 9#, No.10 Lingang Put, Renhe Ulica, Yuhang Okrug, Hangzhou, Zhejiang, Kina

Zašto odabrati nas

Bogato iskustvo

Naš profesionalni tim ima više od 20 godina radnog iskustva u industriji vijugavih strojeva.

Tržište vanjske trgovine

Naša oprema izvezena je u Europu, Južnu Koreju, Japan, Vijetnam, Indiju, Meksiko, Brazil i mnoge druge zemlje.

Profesionalni tim

Tvrtka ima profesionalni tim za istraživanje i razvoj od 10 ljudi i više tehničko osoblje, a u potpunosti je shvatila neovisnu proizvodnju razne opreme za motorni proizvod.

Usluga nakon prodaje

Kako bismo jamčili da se stroj normalno koristi, imali bismo obuku o tome kako upravljati, koristiti i održavati naš proizvod prema engleskom priručniku, videozapise, vodeći na liniji.

Specifikacije strojeva za namotavanje toroida

Model	SS-HK02
Brojevi za vijugavo vreteno	2
Središnja udaljenost između vretena	500 mm
Maksimum vanjski promjer toroidne jezgre	60 mm
Min unutarnji promjer toroidne jezgre	10 mm ovisi o promjeru žice i veličini kuka, debela žica treba kuku velike veličine.
Visina toroidne jezgre	10 ~ 40 mm
Promjer žice (samo može namotati jednu žicu)	0,5 ~ 2,6 mm
Prikladna duljina žice	100 ~ 1800mm
Brzina namota	0,7 ~ 1,5 sekundi / okret
Kontrolni način	Precizni CNC sustav za prijenos motora s više osi, precizno kontrolirajući položaj.
Točnost širenja žice	± 0,1 stupnjeva
Prelazni raspon osi žice	(X os): 0-100 mm (y osi): 0-100 mm (z osi): 0-120 mm
X / y / z osi servo motorna snaga	(X):400W (Y):400W (Z):400W
Vijugavo vreteno servo motorna snaga	1.0kW
Sučelje operacije	Jednostavno i jednostavno podučavanje sustava rada modela (kinesko / englesko sučelje za rad s dodirnim zaslonom)
Način pohrane programa	Izravno pohranu + USB
Napajanje	Jednofazni AC220V 50/60 Hz ili AC110V 50/60 Hz na zahtjev
Vlast	4kW
Pritisak zraka	5-6KGF/CM2
Servo motor	Panasonic ili ili Fuji ili Yaskawa
Cilindar	SMC / CKD / AIRTAC / CHELIC CYLINDER
Mašina neto težina	500kg
Veličina stroja	1150 (w)1000 (l)1600 (h) mm

Ključne značajke

1. Toroidni digitalni transformator za namotavanje su napredni, snažno izgrađeni radne konje sposobne za vijugavo svjetlo, kao i tešku žicu bez oštećenja izolacije.

2. Jedan set Standardni automatski namotavanje toroidnih zavojnica uključuje samo shuttle za namotavanje računala, a druge veličine namotavanja su opcionalne.

3. Polica za otvoreni jaz i časopis o zglobnom Gapu u stroju za namotavanje digitalnog transformatora Toroid olakšavaju promjenu jezgre, maksimizirajući izlaz.

4. Precizno razmak žice i vrpce prema podesivim.

5. Toroid digitalni transformator za namotavanje može lako zamijeniti časopise o sigurnom maksimalnoj fleksibilnosti.

6. Izuzetno moćan, AC motori bez održavanja za glavnu rotaciju pogona i jezgre.

Dostupne vrste toroidnih namotanih strojeva

Stroj za vijuganje

Ovaj stroj koristi šatl za uzvratni oblik krafne dok na njemu vijuga žicu. Duljina staze šatla određuje koliko je zavojnica čvrsto ili lagano ranjena.

Automatski stroj za navijanje

Neki strojevi mogu namotati bez zaustavljanja ili preokretanja. Oni prikladno omogućuju učinkovite stope proizvodnje i dosljedno namotane zavojnice.

Stroj za toroidno namotavanje s više glava

Ovaj stroj sadrži više namotanih glava koje istovremeno mogu namotati više zavojnica. Osim toga, svako namotavanje može imati neovisno programibilne parametre.

Toroidni vijugavi stroj uz pomoć robota

Roboti se mogu alternativno koristiti za pomoć ili zamjenu pozicionirača u tim vrstama strojeva, što omogućava njihovu upotrebu u više glave i integriranijim sustavima koristeći drugačiji oblik toroida. T

Prijava

Elektrane

Elektrane mogu koristiti ove strojeve za proizvodnju energetski učinkovitih dijelova generatora. Učinkovit rad ovih namotanih strojeva pomaže u smanjenju potrošnje energije cijele biljke.

Automobilska industrija

Vozila koriste transformatore i induktore koji imaju toroidne jezgre. Strojevi za navijanje mogu napraviti točne oblike i veličine potrebne za ove male komponente.

Proizvodnja audio opreme

Audio pojačala koriste toroidne transformatore. Stoga se stroj koristi i u proizvodnji audio opreme.

Mali uređaji

Neki ručni i mali uređaji, poput pametnih telefona, tableta i nosača, također koriste toroidne transformatore.

Pakiranje i dostava

Paket		Dostava
Veličina paketa	404050 cm	Morska poštarina	20-35 dana ovisi o različitim zemljama
Neto/bruto težina	23/26 kg	Zračna dostava	2-8 dana
Materijal za pakiranje	Carton Bo x	Broda za vlak	15-18 dana (posebno za srednje AISA i europsko tržište)
Na skladištu smo pripremili stroj koji je dostupan za isporuku u 7-10 dana nakon plaćanja

FAQ

P: Mogu li imati cijene vaših proizvoda?

O: Dobrodošli. Slobodno nam pošaljite e -mail ovdje. Naš ćete odgovor dobiti za 24 sata

P: Možemo li ispisati naš logotip/web mjesto/naziv tvrtke na proizvodima?

O: Da, Moq 1 PCS.

P: Koje je vrijeme za redovnu narudžbu?

O: 7-15 dana za količinu narudžbe manja od 100 PCS.

P: Mogu li dobiti popust?

O: Da, za količinu narudžbe više od 100 računala, kontaktirajte nas kako bismo dobili najbolju cijenu.

P: pregledavate li gotove proizvode?

O: Da, svaki će korak proizvodnje i gotovih proizvoda prije otpreme biti inspekcijski odjel.

Profesionalni smo proizvođači i dobavljači strojeva za namotavanje toroida u Kini, pružajući visokokvalitetne prilagođene strojeve niske cijene. Srdačno vas pozdravljamo da kupite jeftini toroidni vijugavi stroj napravljen u Kini ovdje iz naše tvornice.
